JGP-DH带底座系列

电缆固定夹具，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。

通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。

电缆固定夹已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

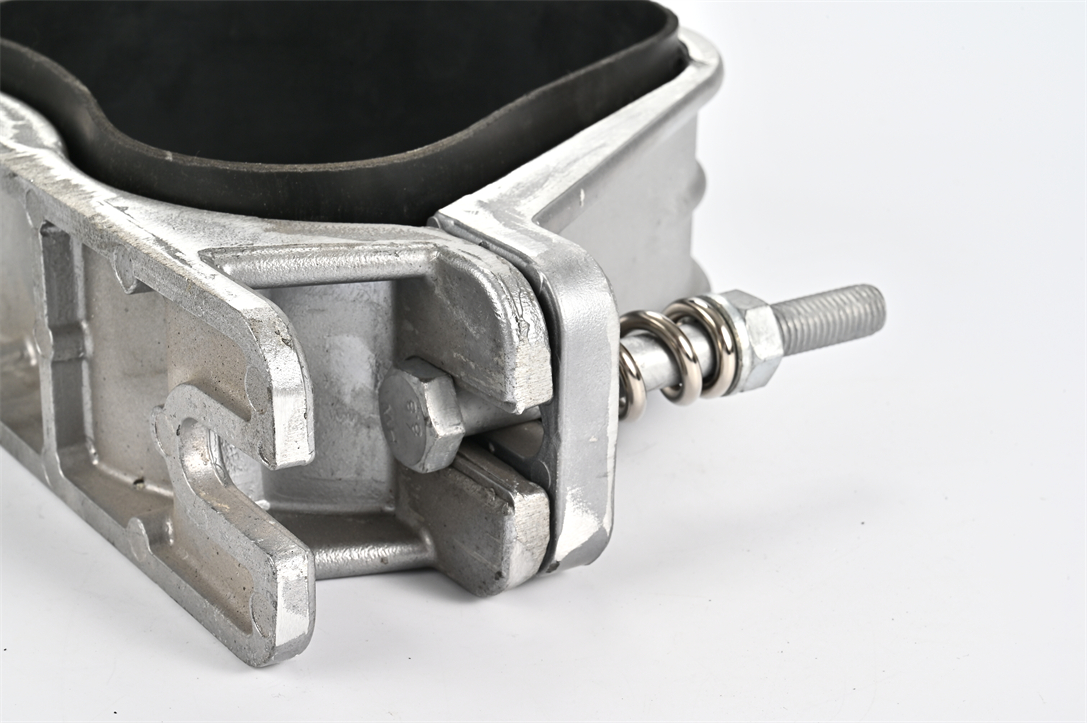

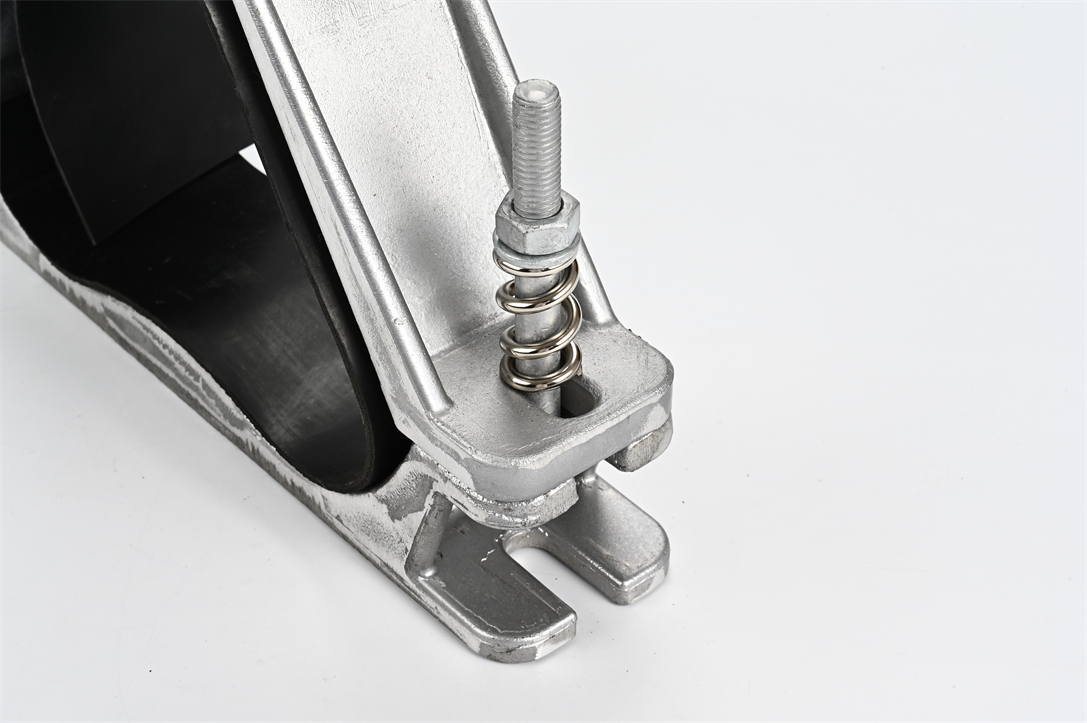

夹体具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，其夹紧机构采用螺杆加弹簧挠性固定，结构紧凑合理，安装方便灵活，被固定的电缆有橡胶垫包裹，不损伤电缆。固定夹具具有螺栓固定在电缆支架或桥架上。根据用户要求螺栓可以选用不锈钢螺栓或者热镀锌螺栓。

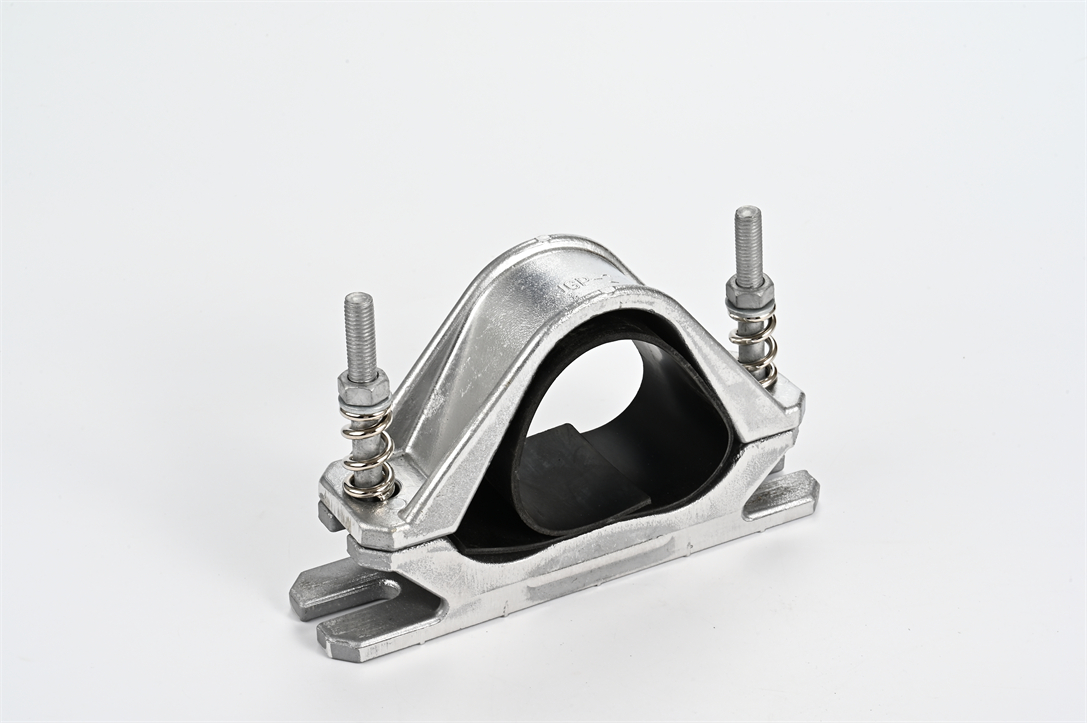

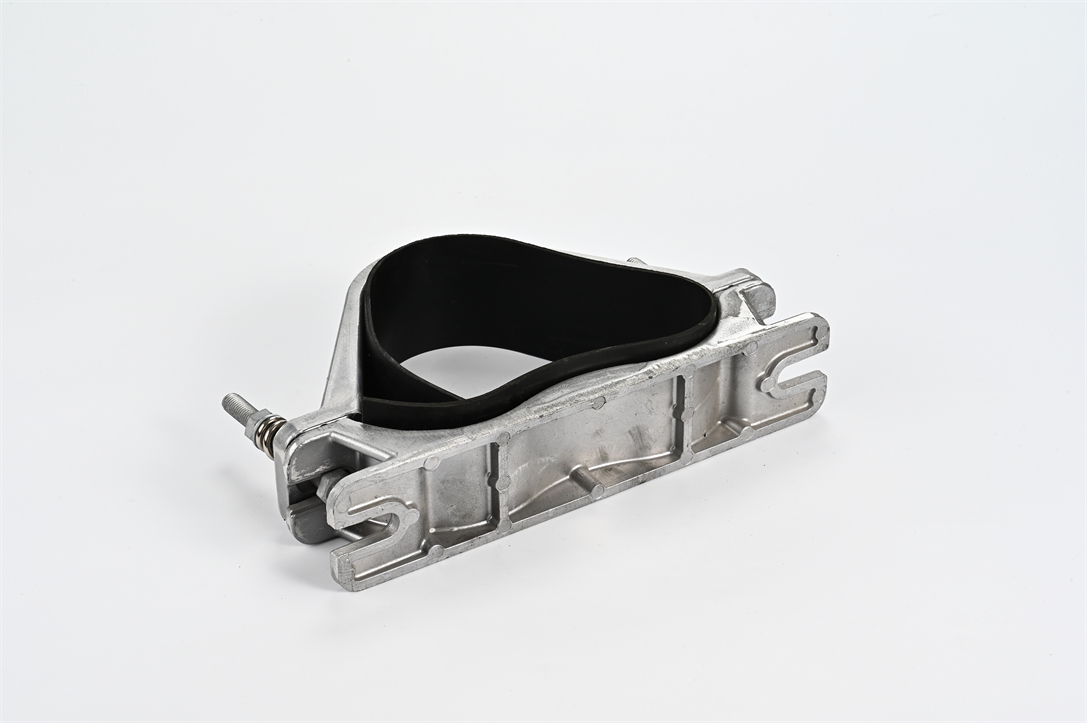

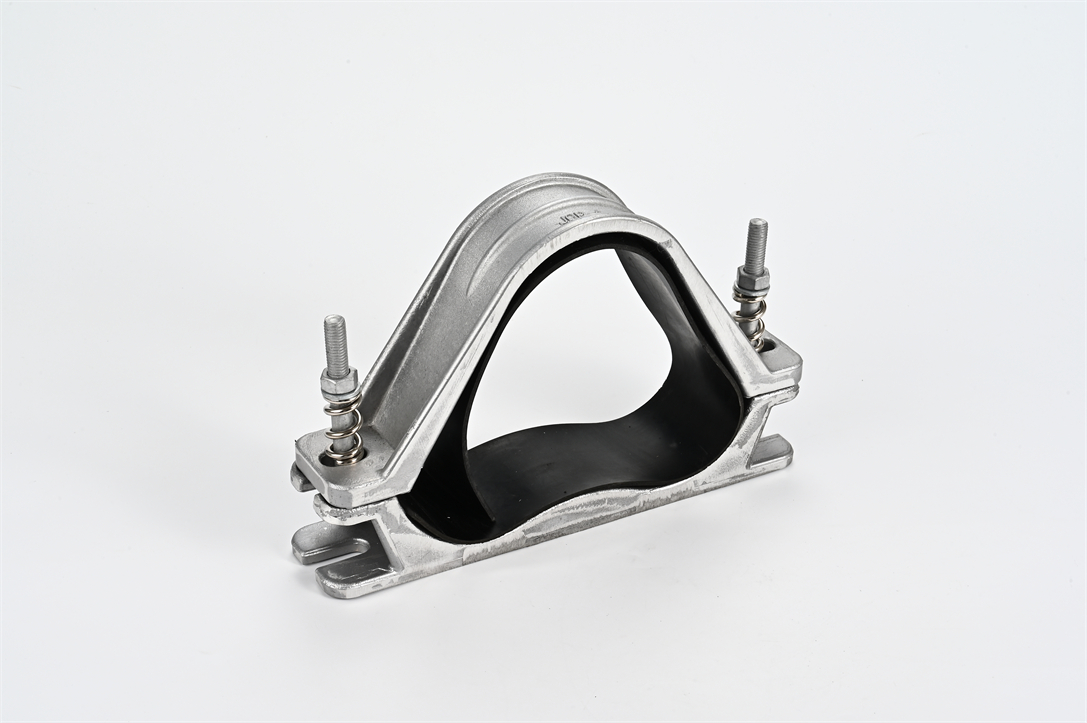

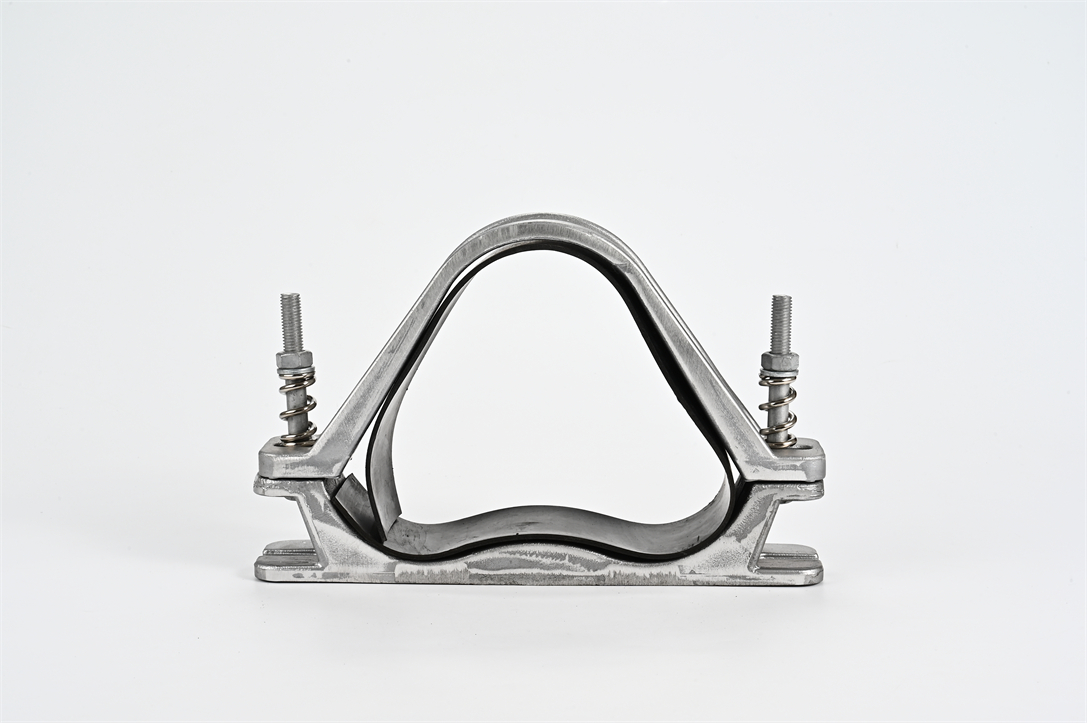

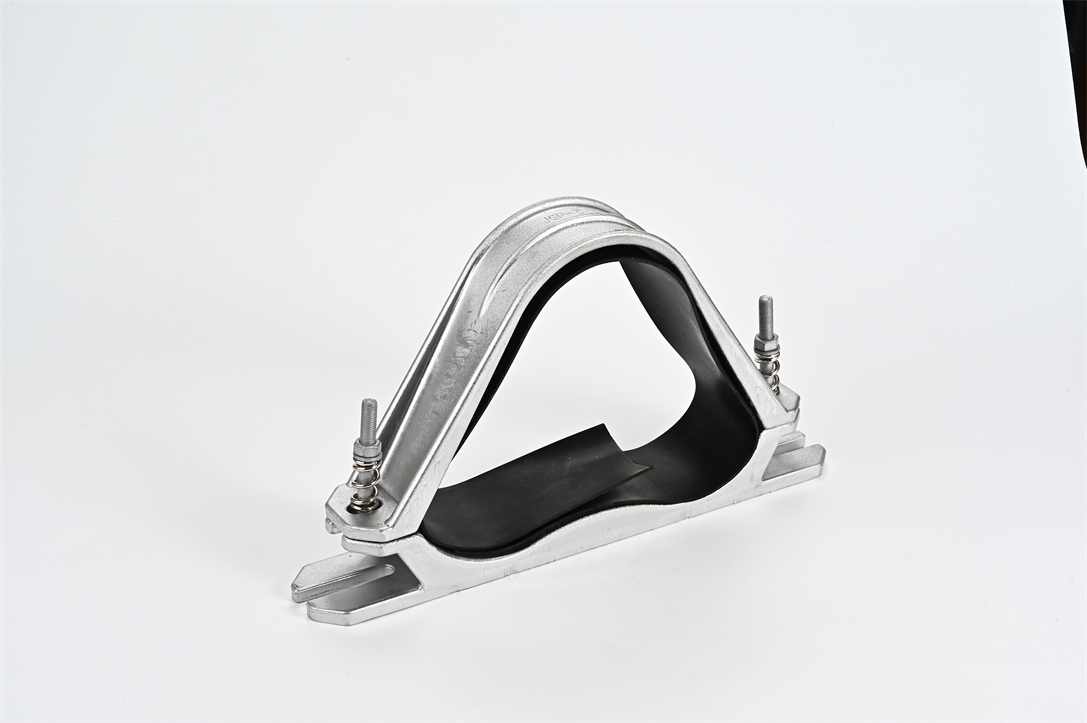

JGP-DH三芯高压电缆固定夹

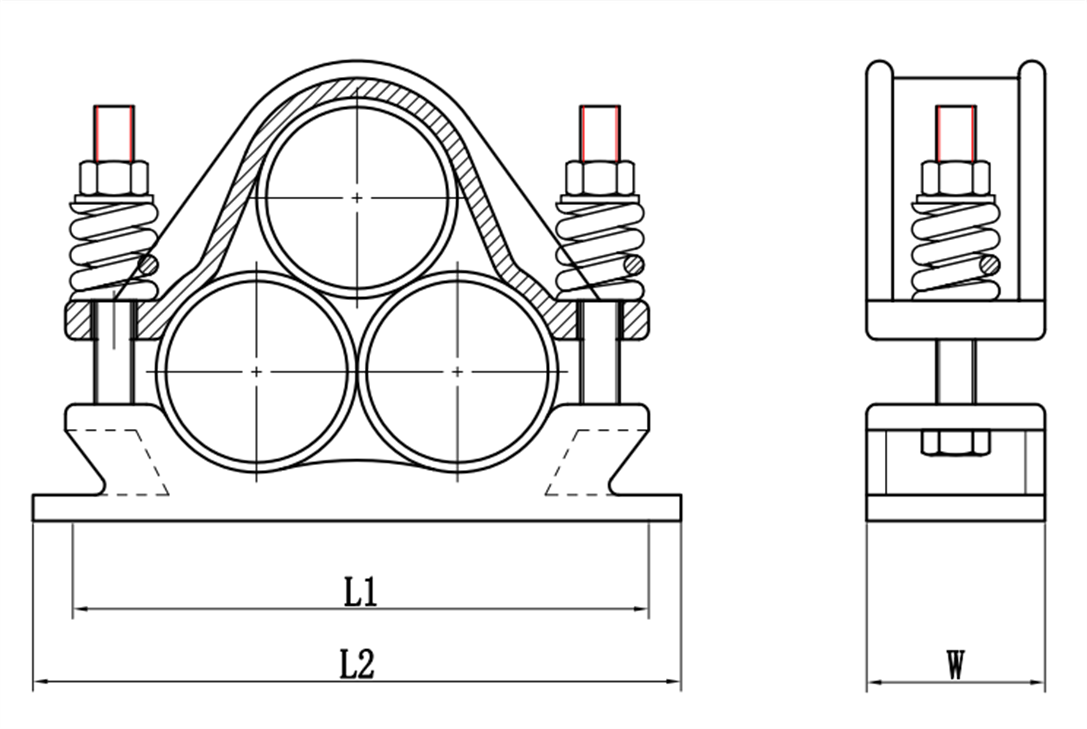

规格	适用电缆外径(mm)	主要尺寸
		L1±2	L2±1	W	H	M1	M2
JGP-5DH	Φ95~105	275±5	310	70	230	M12*120	M12*45
JGP-6DH	Φ105~115	295±5	330	70	260	M12*120	M12*45
JGP-7DH	Φ115~130	300±5	345	70	290	M12*120	M12*45
JGP-8DH	Φ130-145	345±5	390	80	320	M12*120	M12*45
JGP-10DH	Φ145-160	380±2	410	80	345	M12*120	M12*45
