JGPD-H系列

电缆固定夹具，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。

通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。

电缆固定夹已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

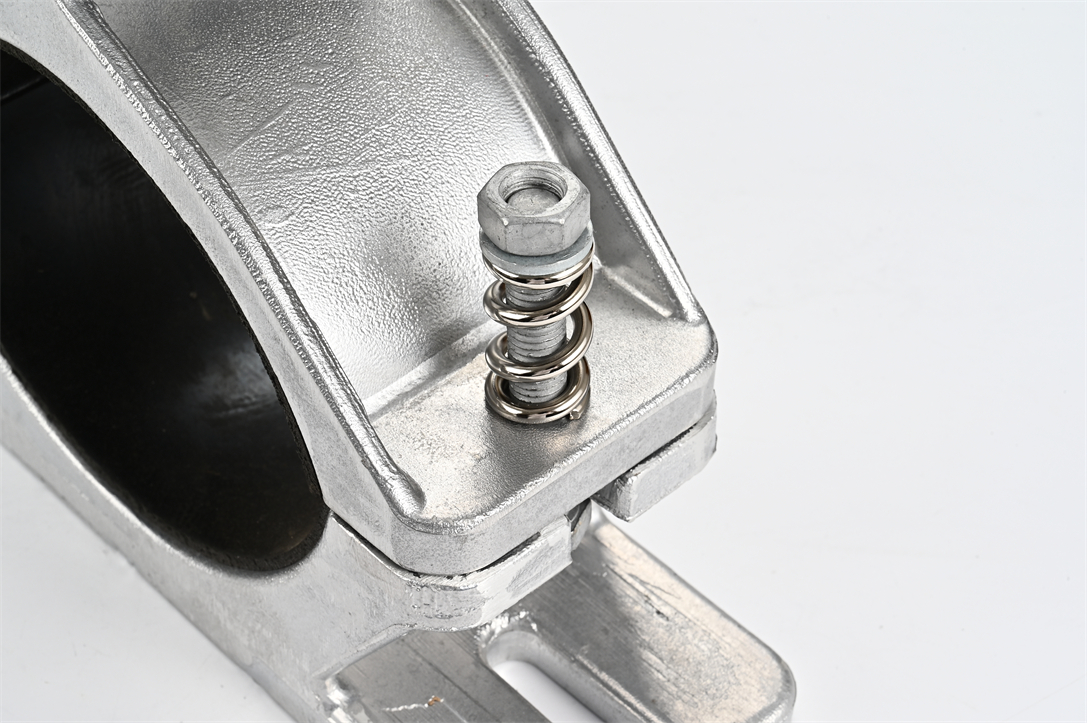

夹体具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，其夹紧机构采用螺杆加弹簧挠性固定，结构紧凑合理，安装方便灵活，被固定的电缆有橡胶垫包裹，不损伤电缆。固定夹具具有螺栓固定在电缆支架或桥架上。根据用户要求螺栓可以选用不锈钢螺栓或者热镀锌螺栓。

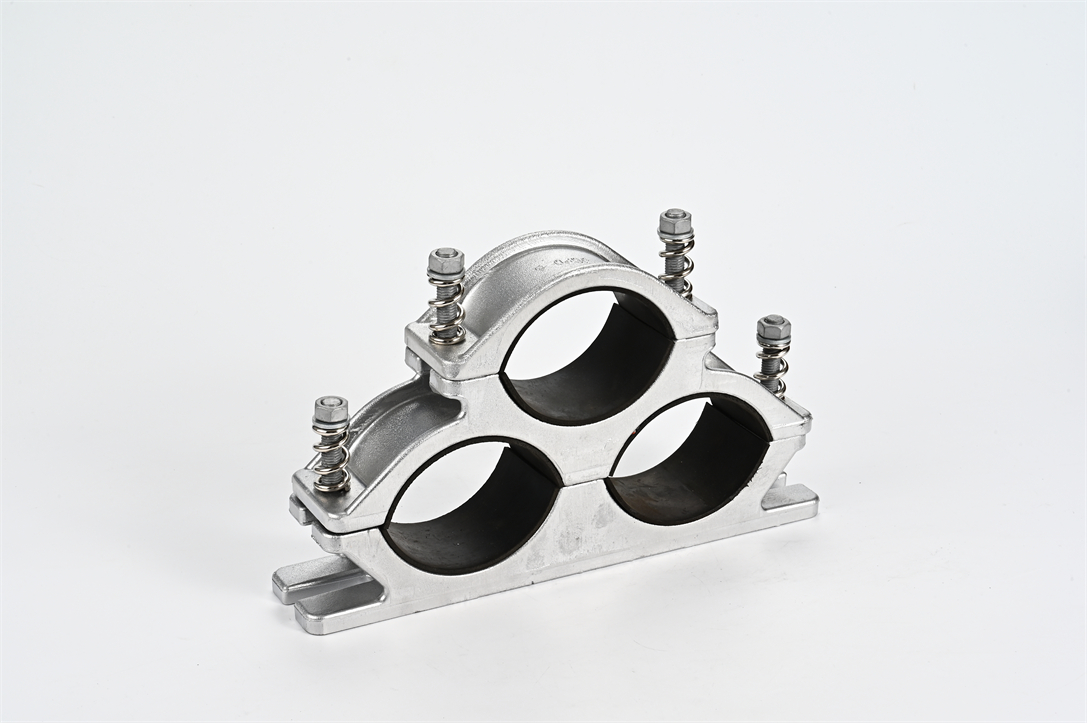

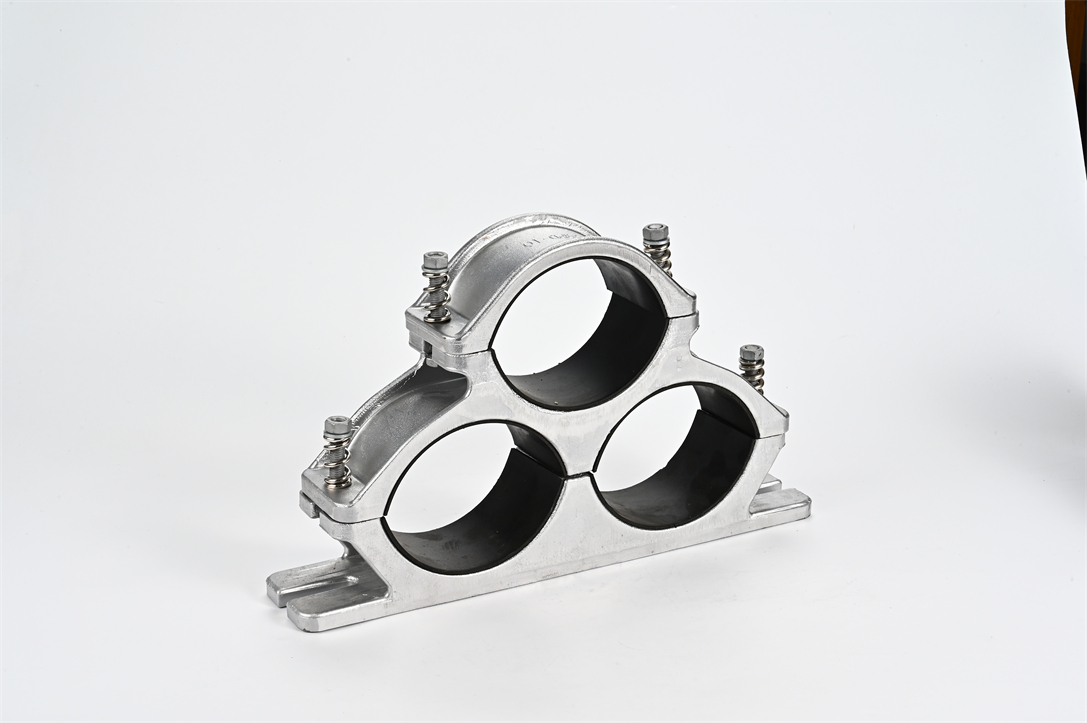

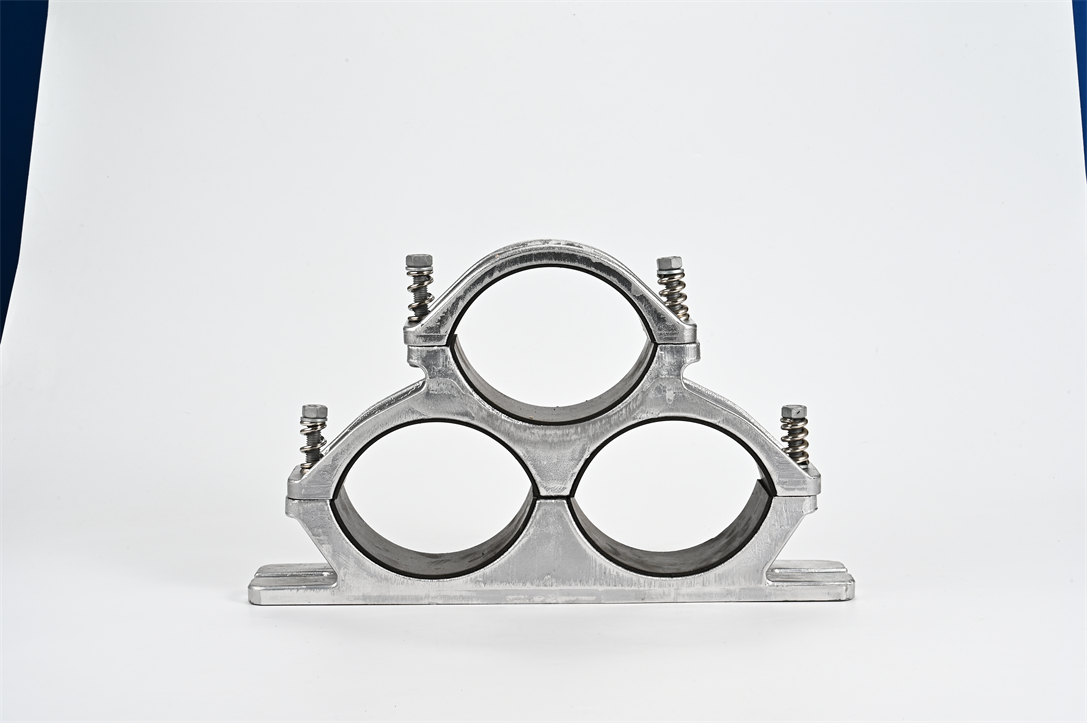

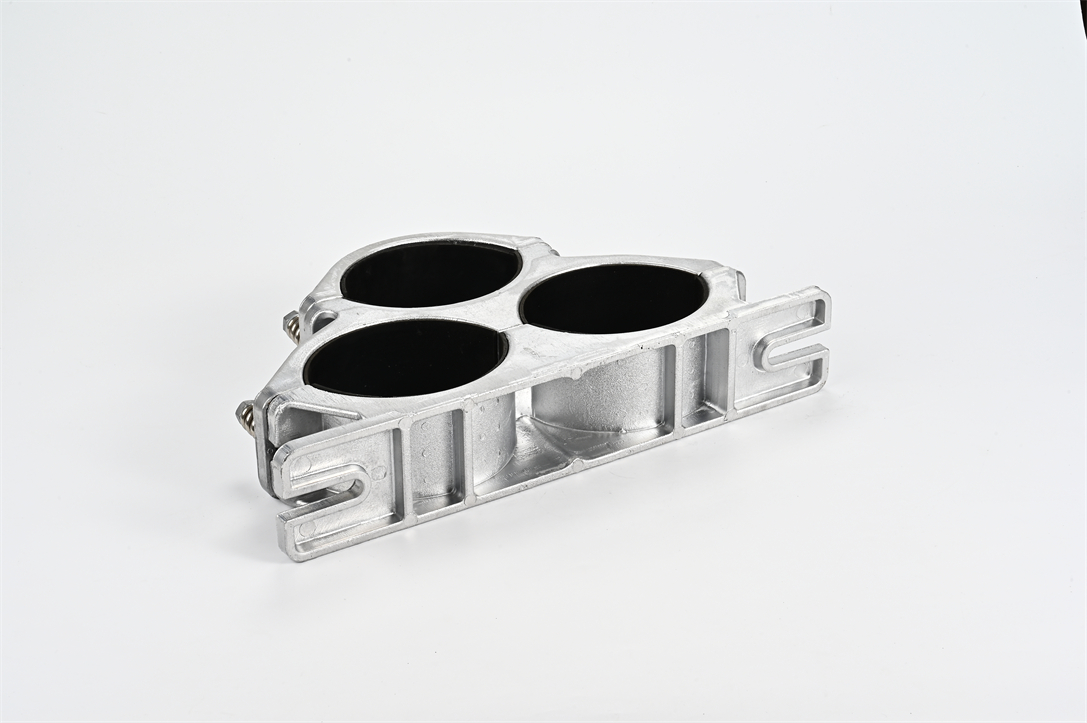

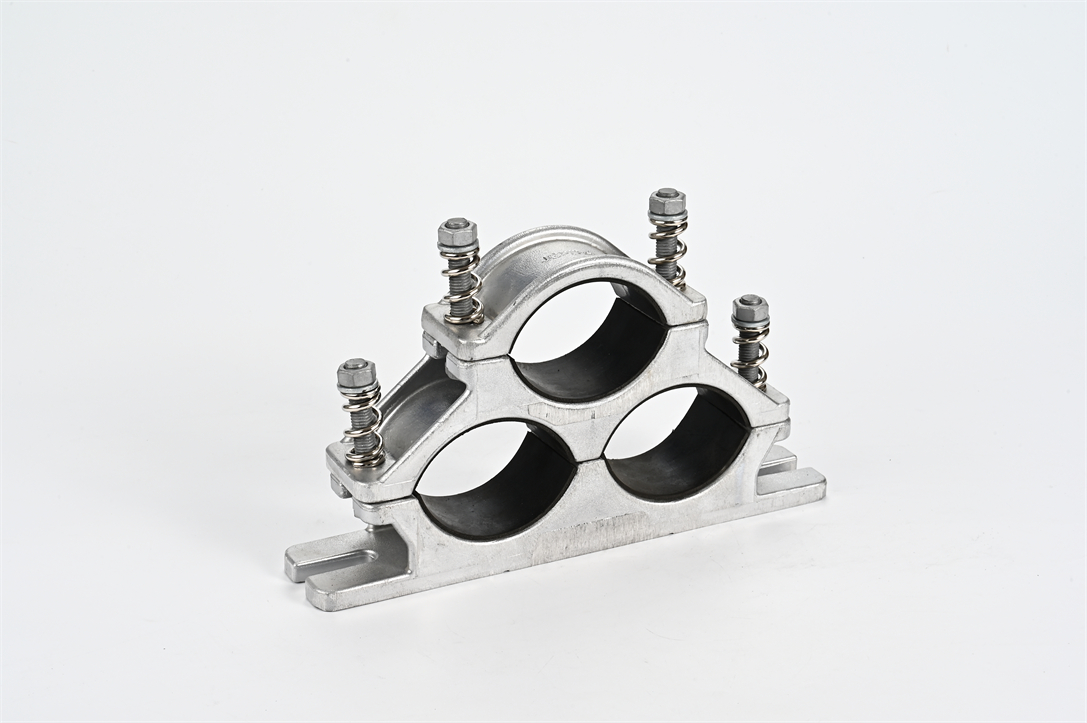

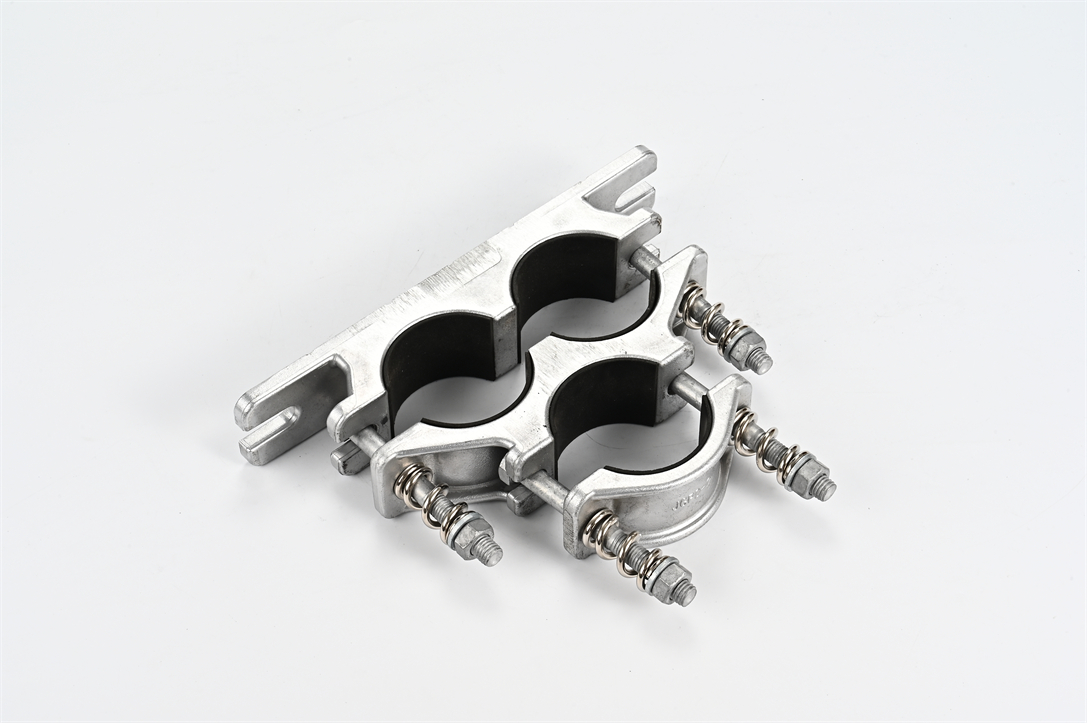

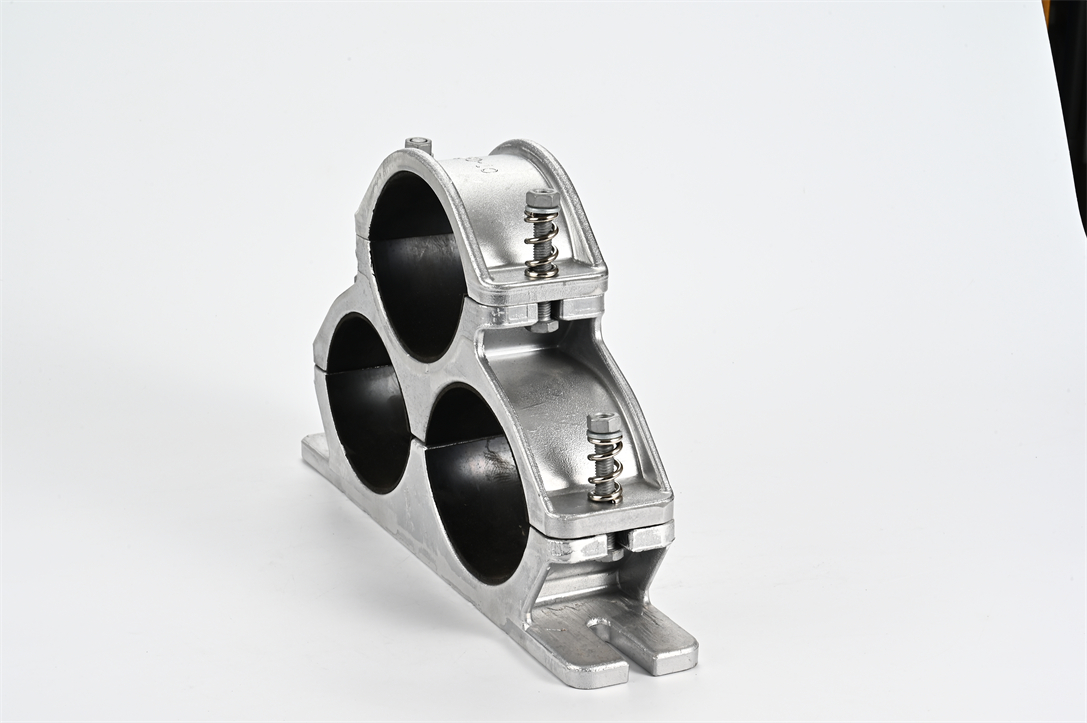

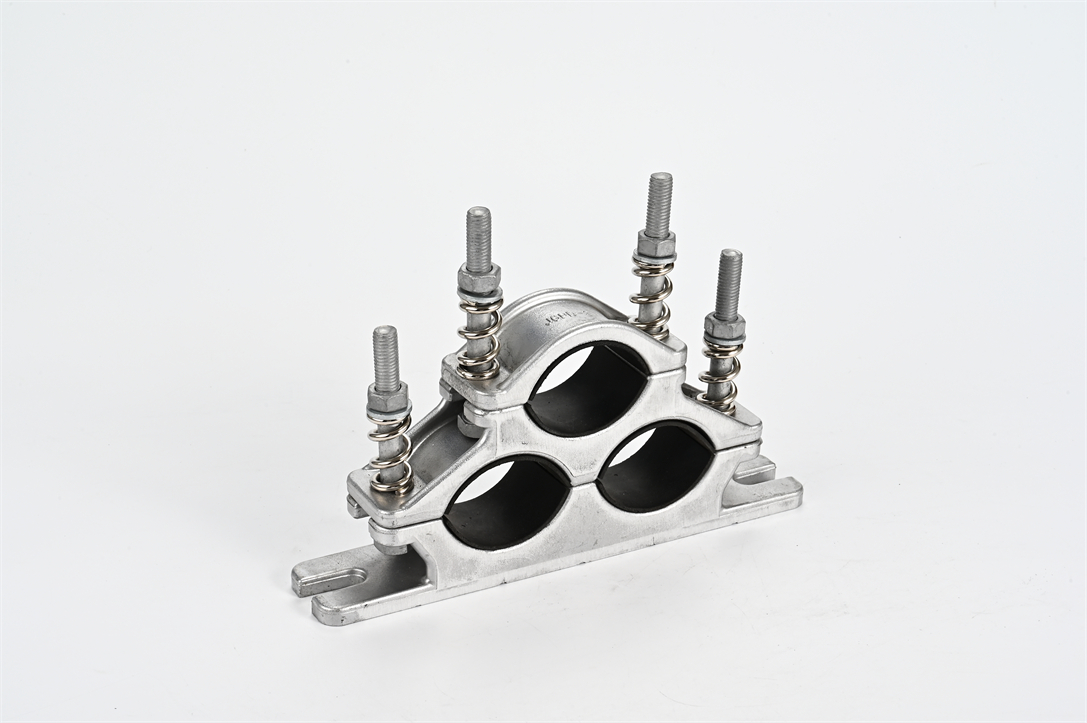

JGPD-H三芯高压电缆固定夹
规格	适用电缆外径(mm)	主要尺寸
		L1	L2	W	H	M
JGPD-1H	Φ40~55	230	260	65		2-M12
JGPD-2H	Φ55~68	250	290	70		2-M12
JGPD-3H	Φ68~80	270	320	75		2-M12
JGPD-4H	Φ80~90	290	340	80		2-M12
JGPD-5H	Φ90~100	290-300	340	100		2-M12
JGPD-6H	Φ100~114	290-300	370	100		2-M12
JGPD-7H	Φ115-130	300-310	371	101		2-M12
JGPD-8H	Φ130-145	400-410	372	102		2-M12
JGPD-10H	Φ146-160	390-410	373	103		2-M12
