JGP系列

电缆固定夹具，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。

通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。

电缆固定夹已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

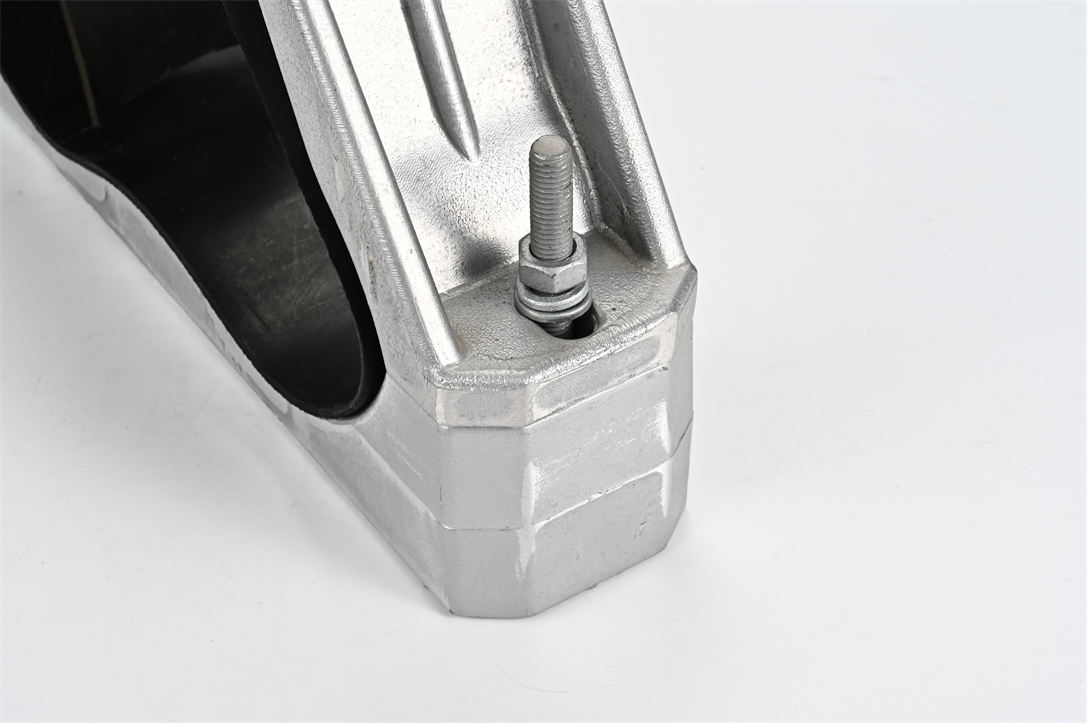

夹体具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，其夹紧机构采用螺杆加弹簧挠性固定，结构紧凑合理，安装方便灵活，被固定的电缆有橡胶垫包裹，不损伤电缆。固定夹具具有螺栓固定在电缆支架或桥架上。根据用户要求螺栓可以选用不锈钢螺栓或者热镀锌螺栓。

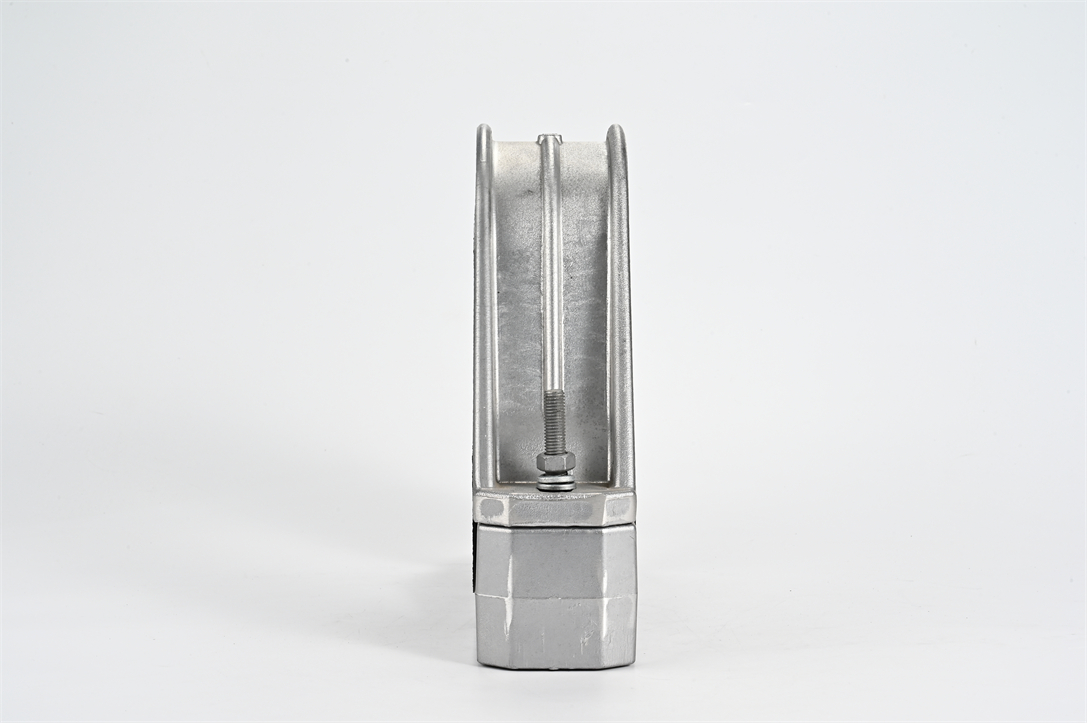

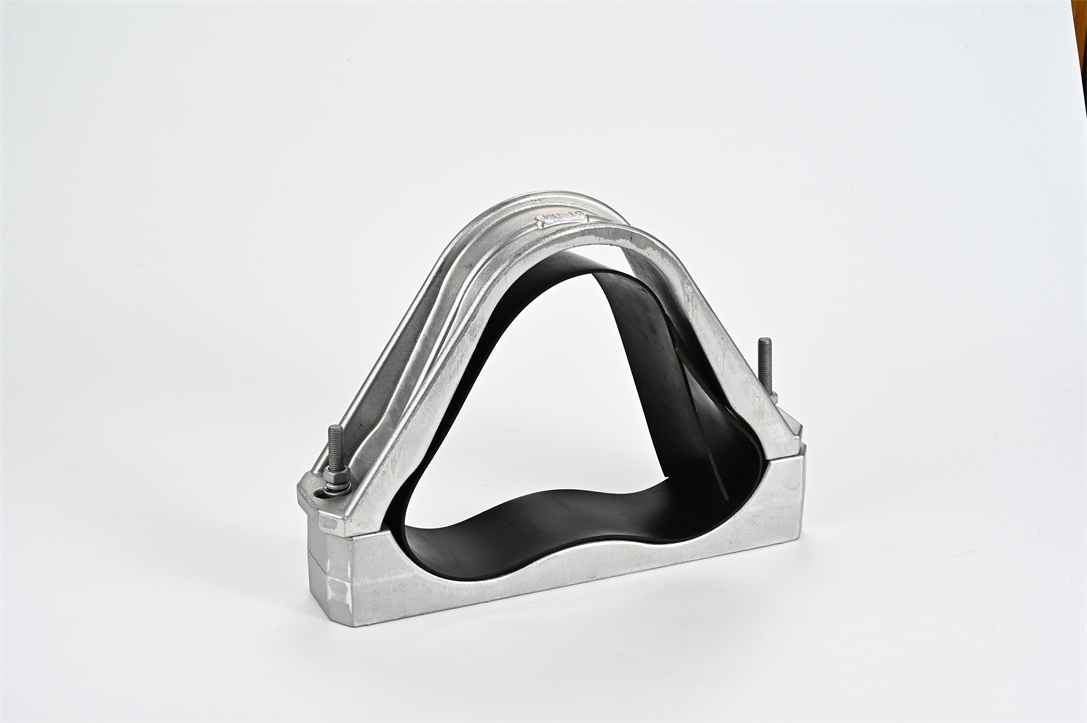

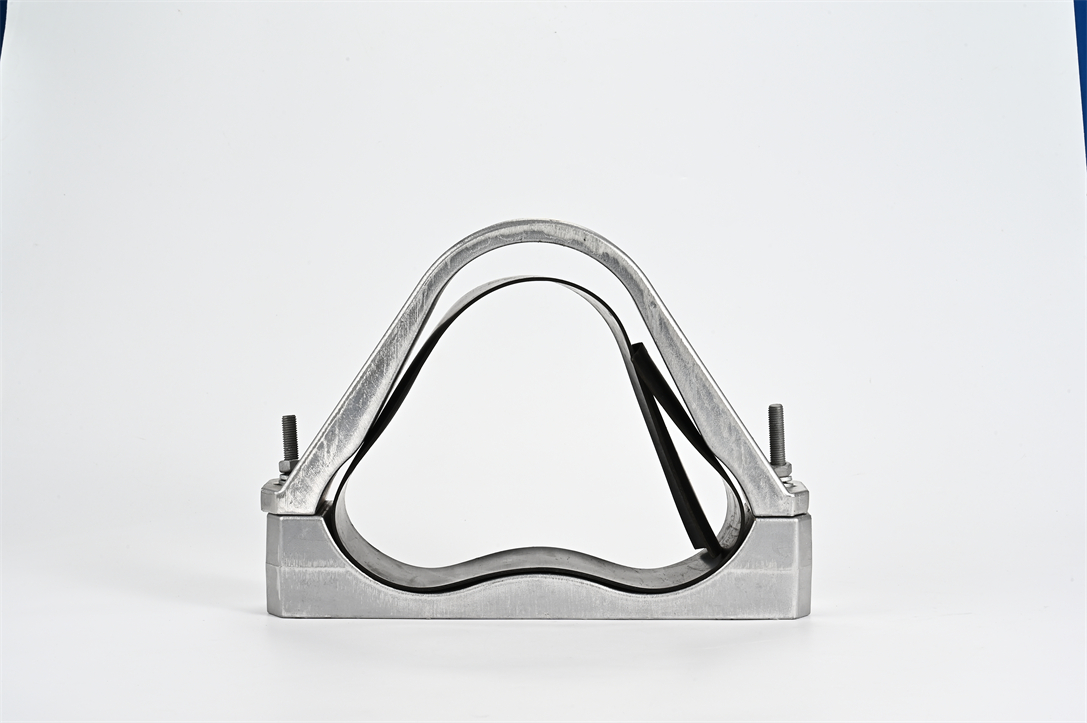

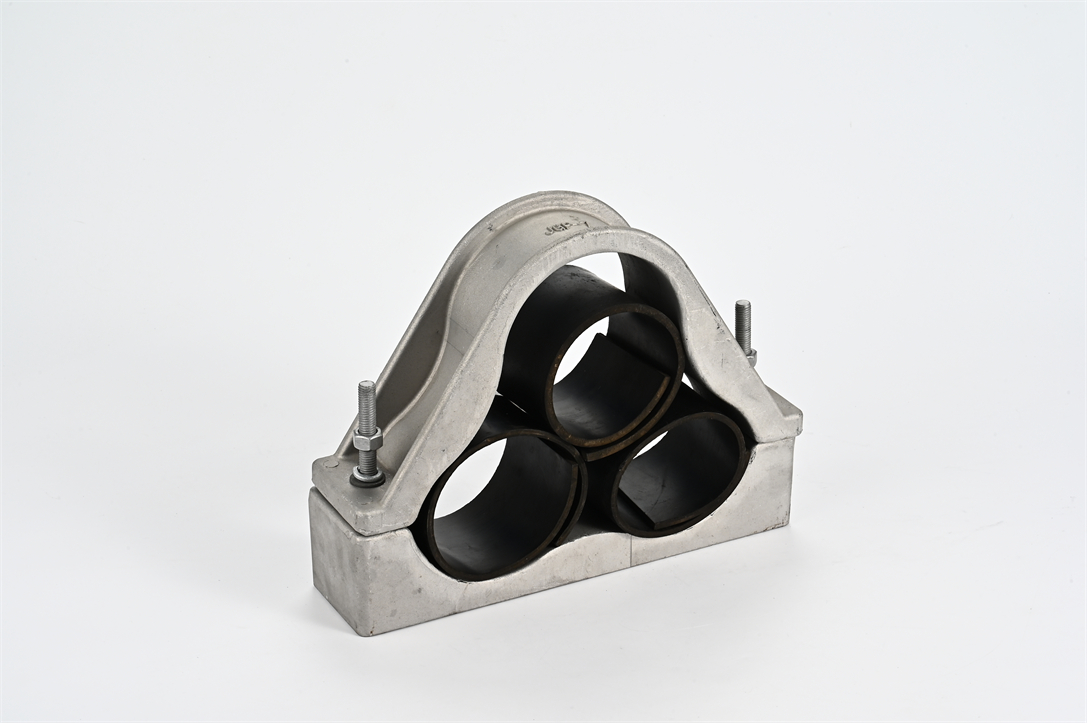

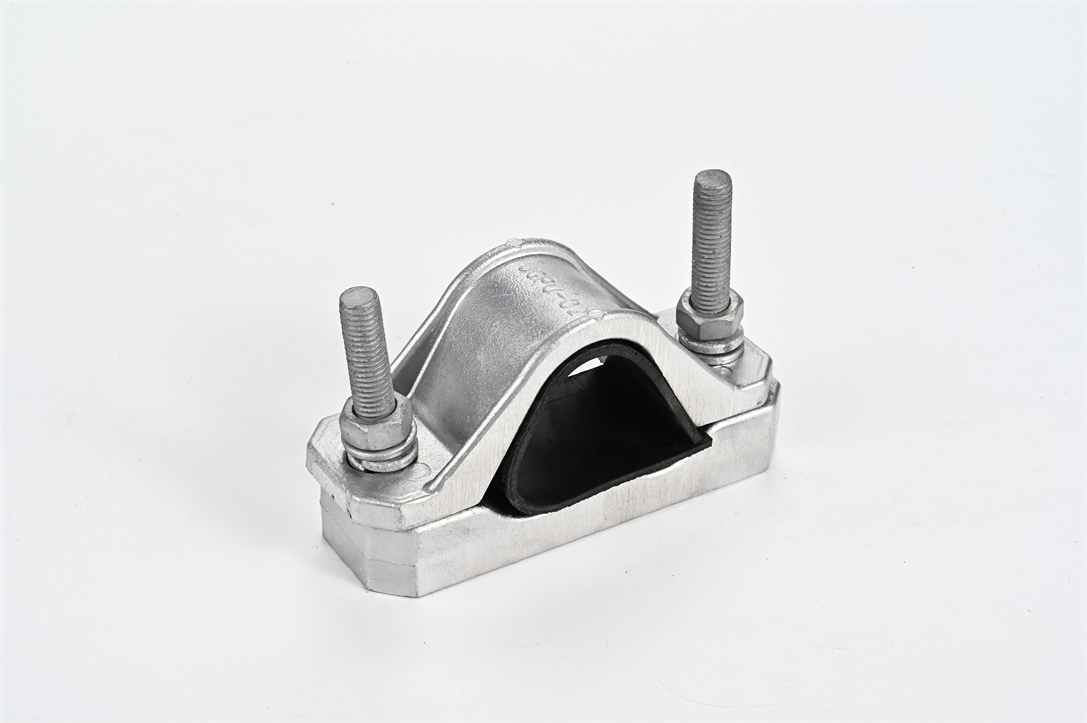

JGP三芯高压电缆固定夹
规格	适用电缆外径(mm)	主要尺寸
		L1孔距	L2	W	H	M
JGP-01	Φ30-40	115	148	50	135	2-M10
JGP-1	Φ40~55	150	180	55	135	2-M10
JGP-2	Φ55~68	186	224	60	156	2-M12
JGP-3	Φ68~80	218	274	60	186	2-M12
JGP-4	Φ80~90	240	288	70	205	2-M12
JGP-5	Φ90~100	275	332	70	230	2-M12
JGP-6	Φ100~114	290	342	70	252	2-M12
JGP-7	Φ115~130	300	352	70	265	2-M12
JGP-8	Φ130-145	350	353	80	266	2-M12
JGP-10	Φ145-160	380	354	80	267	2-M12
