玻璃钢复合绝缘支架

电缆绝缘卡子，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。

通过电缆卡子的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。

电缆卡子已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

电缆绝缘卡子技术要求：统一为灰色。

电缆绝缘卡子产品本体采用玻璃纤维增强不饱和聚酯塑料（玻璃钢）片状模压料（SMC），玻璃钢原材料性能见表2.1-1。

表2.1-1玻璃钢原材料性能指标

（3）外观

电缆绝缘卡子产品外观表面均应光滑、无裂纹、飞边、毛刺、凹凸不平等陷，后加工位置无开裂、分层现象，外观质量满足表2.1-2的要求；

电缆绝缘卡子玻璃钢产品的尺寸规格按用户要求的尺寸。

表2.1-2 电缆绝缘卡子玻璃钢产品外观质量要求

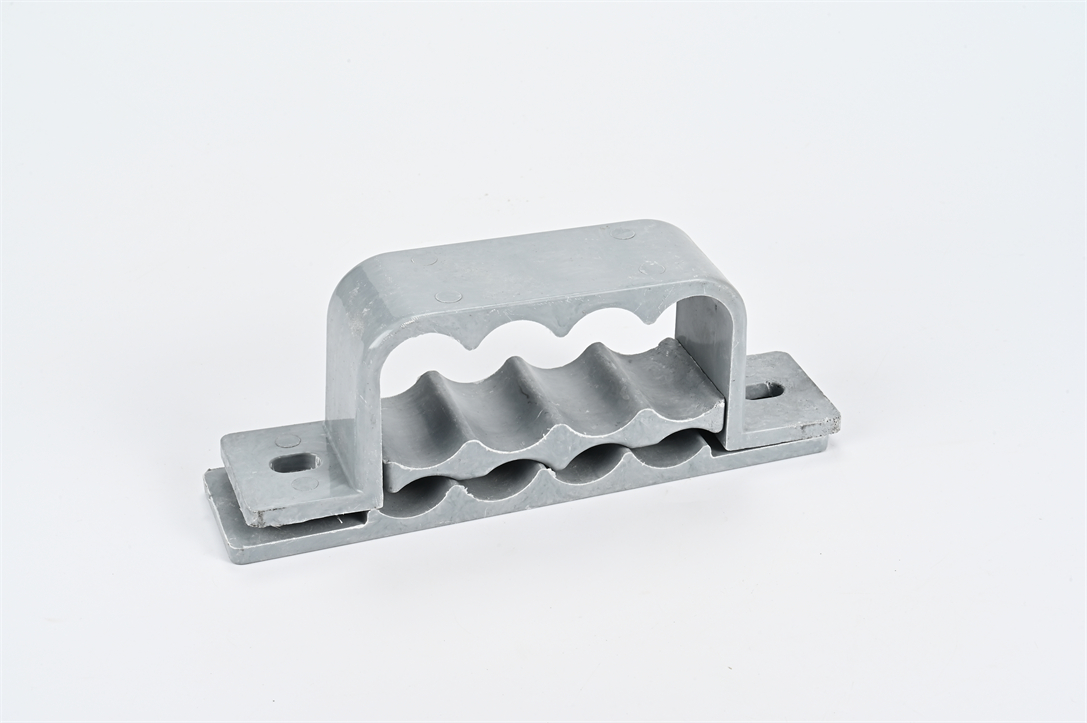

电缆绝缘卡子产品电缆绝缘卡子本体、电缆绝缘卡子底板及紧固件等；其结构如图2.2-4所示。（注：括弧内产品不是组成部分，仅限于辅助表达）

1-电缆绝缘卡子底板 2-电缆绝缘卡子本体

图2.1-4 电缆绝缘卡子产品图示

2.2产品要求

（1） 满足安装地气候环境条件下在隧道内、外使用，并充分考虑耐候措施及使用化学制剂（如盐水、润滑剂、油、酒精和各种清洗剂）对电缆绝缘卡子的影响。

（2） 成品表面光滑、平整，无毛刺、裂纹、疥疤及凹凸不平现象，内部无气孔、缩孔等缺陷。

（3） 电缆绝缘卡子满足能承受系统中所有静态（包括电缆自重、伸缩引起的摩擦力、支架自重）、动态（电缆绝缘卡子能够承载动态和震动负荷，由于车辆的运行造成轨道或土建结构的震动以及由于短路造成的冲击，短路电流按110kA考虑）负荷。

（4） 在最短绝缘距离处，产品耐受电压≥10kV，漏电流≤1μA。

（5） 电缆绝缘卡子颜色采用国际色标RAL7001号，具体在设计联络时确定。

（6） 电缆绝缘卡子自熄、阻燃，在火焰或高温条件下不会释放有毒气体。

（7） 电缆绝缘卡子便于清扫，可以用普通清洁剂清洗，且不需要特别的表面处理，并能方便地进行定期表面喷涂维护。

（8） 电缆绝缘卡子静态抗压载荷≥1.5kN，电缆绝缘卡子无变形。

（9）电缆绝缘卡子产品采用SMC模压成型工艺。
